1、產品介紹

BC205 一體化Mesh模組，基于天貓精靈官方芯片TG7100B開發的一款低功耗藍牙模組，它包含全功能藍牙5.0?？梢蚤_發各種基于嵌入式32位高性能的應用程序。

本模塊擁有豐富的外設：PMU、UART、SPI、IIC、GPIO、ADC、PWM等，具有開發容易，BLE連接穩定的特點。

本模塊基于藍牙Mesh的應用，支持SIG Mesh和私有Mesh。

置入BC205模塊的普通家用電器，可以支持天貓精靈智能音箱對其發出的語音控制指令，且已加入模塊的家電之間也能形成Mesh網絡，實現數據或指令的傳輸。

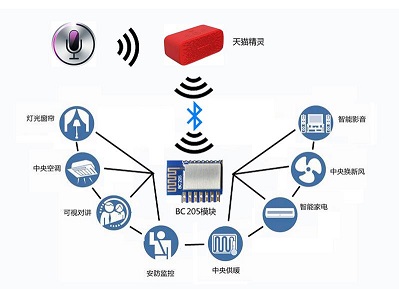

2、應用場景

3、模塊綁定天貓精靈智能音箱方法

1）給設計了BC205模塊的設備供電；

2）對天貓精靈智能音箱說：“找隊友”或“發現智能設備”；

3）天貓精靈智能音箱自動搜索附近天貓設備，發現之后會有語音提示，然后根據語音提示進行設備綁定操作。

1、藍牙5.0

支持125Kbps/500Kbps/1Mbps/2Mbps/

接收靈敏度： -94dbm  @1Mbps

發送功率：最大+6dBm

藍牙m(xù)esh，支持SIG Mesh    私有Mesh   透傳

2、MCU內核

ARM32位 Cortex-M0 CPU

最高頻率48MHz

最大138KB  Data SRAM

最大512KB  Data Flash儲存

RX模式：6.7mA  @3.3V

TX模式：6.7mA  @3.3V 0dBm

SLEEP 模式： 0.7uA

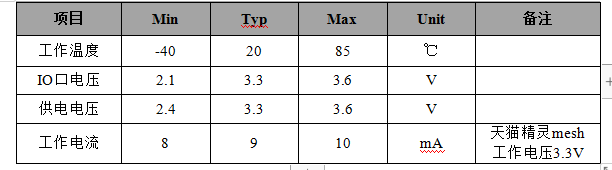

3、推薦工作電氣參數
