芯片產品

電子秤芯片--CSU8RP1182

CSU1182 芯片是一個 8 位 CMOS 單芯片 MCU，內置 2.5K×16 位性可編程（OTP）ROM，一個帶有 2路全差分模擬信號輸入的 18 位 ADC，低噪聲放大器及 4×18 的 LCD 驅動。

  • 產品描述
  • 規格參數

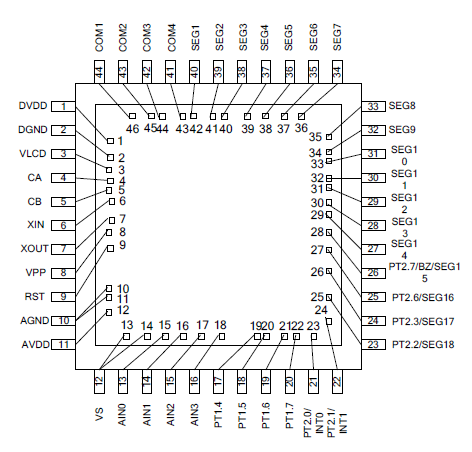

  • 尺寸圖
  • 資料下載

CSU1182 芯片是一個 8 位 CMOS 單芯片 MCU，


內置 2.5K×16 位性可編程（OTP）ROM，


一個帶有 2路全差分模擬信號輸入的 18 位 ADC，


低噪聲放大器及 4×18 的 LCD 驅動。

高性能的 RISC CPU
8位單片機 MCU
內置2.5K*16位一次性可編程存儲器（OTP ROM）
256 字節數據存儲器（SRAM）
只有 39 條單字指令
8級存儲堆棧

振蕩器
內帶1/4MHz振蕩器
外部32768Hz晶振（RTC）或4MHz~16MHz晶振

模擬特性
模數轉換器（ADC）
2路模擬輸入
18位分辨率，有效精度18位(PGA為8時，輸出速率為32Hz)。
內部集成的可編程增益放大器能提供8、64、128、256 等不同倍率的增益。
ADC的輸出速率 3.8Hz~3.9KHz
內帶電荷泵（2.6V 2.8V 3.0V 3.2 V）
內帶穩壓器供傳感器和調制器（2.3V,2.5V,2.8V,3V）

專用微控制器的特性
上電復位（POR）
上電復位延遲定時器（158ms）
內帶低電壓復位（LVR）

時鐘
8位可編程預分頻的8位的定時計數器
擴展型看門狗定時器（WDT）
可編程的時間范圍

外設特性
16位雙向I/O口
10位可擴展的輸出端口
1路蜂鳴器輸出
4×18的LCD驅動
可選擇內部晶振，外部晶振，WDT晶振作為時鐘源
可選擇兩種不同的 LCD 驅動波形
可選擇不同的偏置電壓產生方式
2個外部中斷
低電壓檢測（ LVD ）引腳（內部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V電壓比較）
內置溫度傳感器

低功耗特性
MCU工作電流
正常模式 1mA@1MHz 2mA@4MHz(工作電壓3.3V)；
休眠模式下的電流小于3μA(打開start up bandgap和LDO以及WRT時)

CMOS 技術
電壓工作范圍
DVDD 2.4V~3.6V
AVDD 2.4V~3.6V

封裝
46-PIN dice

應用場合
電子衡器
精密測量及控制系統
